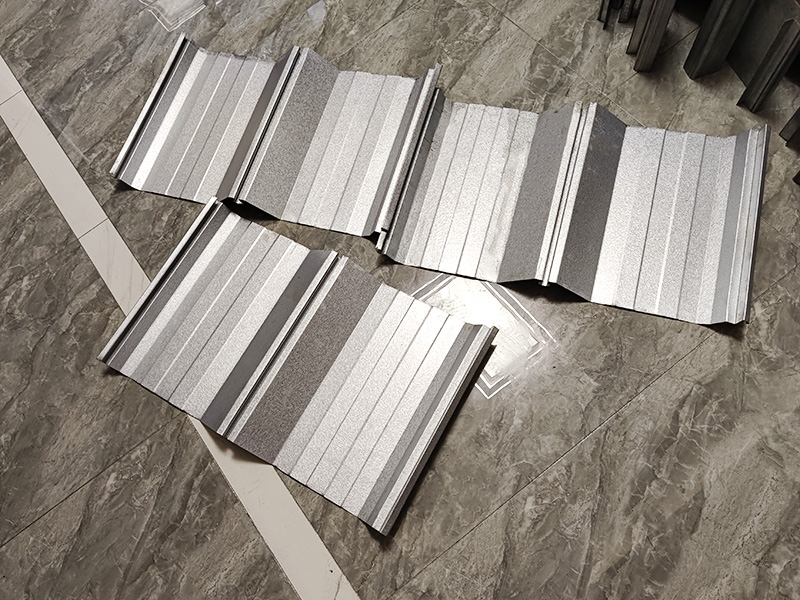

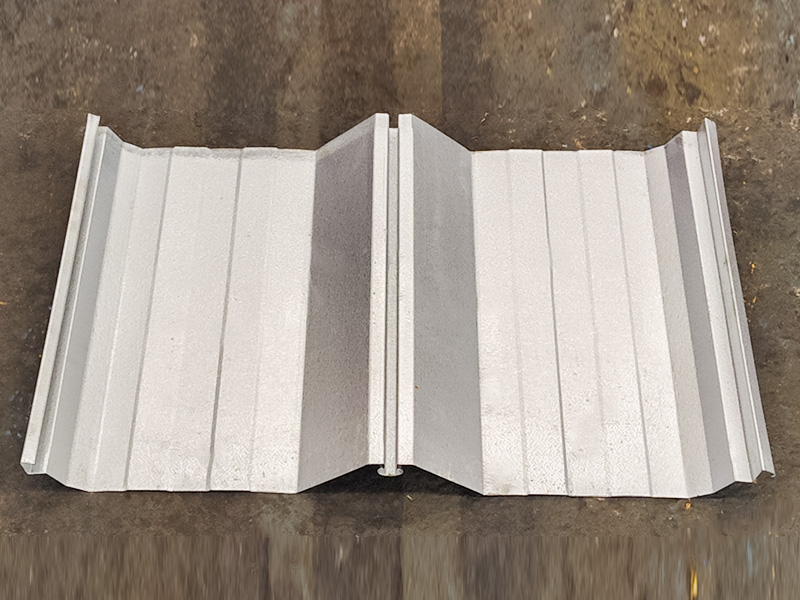

Mesin pembuat gulungan ubin PV adalah fasilitas produksi berkelanjutan yang sangat otomatis yang dirancang untuk secara langsung memproses gulungan paduan aluminium-magnesium-mangan menjadi genteng dengan bentuk dan ukuran tertentu. Ini mengintegrasikan jalur produksi otomatis yang komprehensif, mengintegrasikan pelepasan dan perataan kumparan, pembentukan gulungan dingin yang berkelanjutan, pemotongan panjang yang presisi, dan penumpukan produk jadi. Proses Inti: Roll Forming Prinsip: Ini adalah teknologi inti mesin. Ini menggunakan serangkaian roller pembentuk yang dirancang secara presisi untuk terus membengkokkan kumparan paduan aluminium-magnesium-mangan pada suhu kamar (atau mendekati suhu kamar) melalui beberapa lintasan, secara bertahap membentuknya menjadi bentuk ubin akhir yang diinginkan (seperti bergelombang, trapesium, atau tepi datar). Fitur: Dibandingkan dengan pengerolan panas atau pengecapan, pembentukan gulungan menawarkan efisiensi tinggi, biaya rendah, pemanfaatan material tinggi, dan kualitas permukaan yang sangat baik, sehingga sangat cocok untuk produksi produk panjang yang berkelanjutan.
Jiangyin Hailong Machinery Factory adalah YX25-820 Mudah Untuk Menginstal Mesin Roll Forming PV Tile Pemasok di China. Dengan lebih dari 1200 hubungan pelanggan, kami melayani berbagai industri dengan peralatan roll forming khusus, menyediakan YX25-820 Mudah Untuk Menginstal Mesin Roll Forming PV Tile dijual.
Keuntungan Utama:
Produksi Efisien: Pembentukan gulungan berkelanjutan menawarkan kecepatan dan keluaran tinggi.
Kualitas Stabil: Kontrol otomatis memastikan bentuk dan dimensi produk yang konsisten.
Melindungi Modul PV: Proses pembengkokan dingin menghilangkan potensi dampak suhu tinggi terhadap kinerja modul PV; casing paduan aluminium-magnesium-mangan memberikan perlindungan fisik yang kuat untuk modul.
Estetika dan Tahan Air: Ubin yang dibentuk memberikan cakupan atap yang sangat baik dan kedap air struktural.
Ringan: Bahan paduan aluminium membuat seluruh sistem ubin PV menjadi ringan dan mengurangi kebutuhan struktur atap.

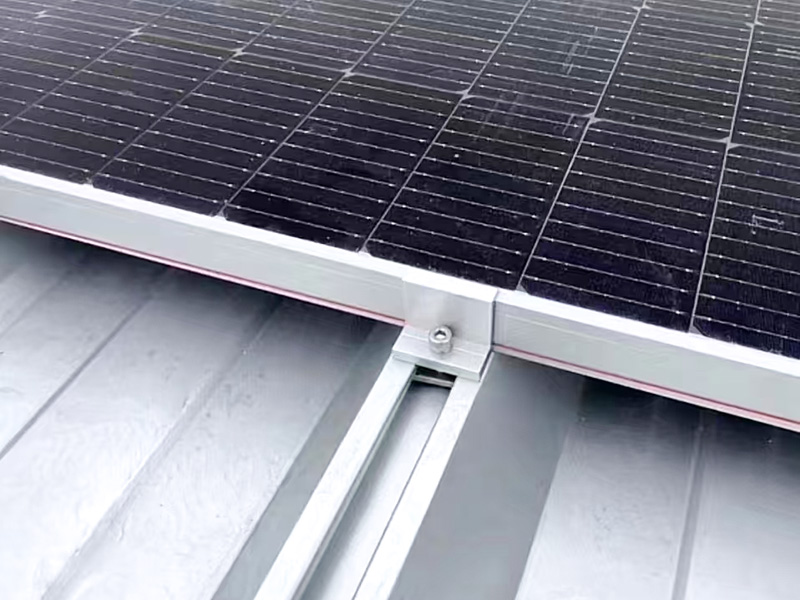

Pemasangan Mudah: Ubin yang sudah jadi dapat dipasang di lokasi seperti ubin logam tradisional, secara signifikan menyederhanakan proses rumit tradisional "memasang braket di atap dan kemudian memasang panel PV", menghemat tenaga dan waktu.
Proses Produksi:
Uncoiling dan Leveling: Gulungan paduan aluminium dilepas dan diratakan untuk menghilangkan tekanan pengeritingan dan memastikan material rata memasuki bagian pembentuk.
Panduan Material: Material dimasukkan dengan lancar dan akurat ke dalam unit pembentuk.

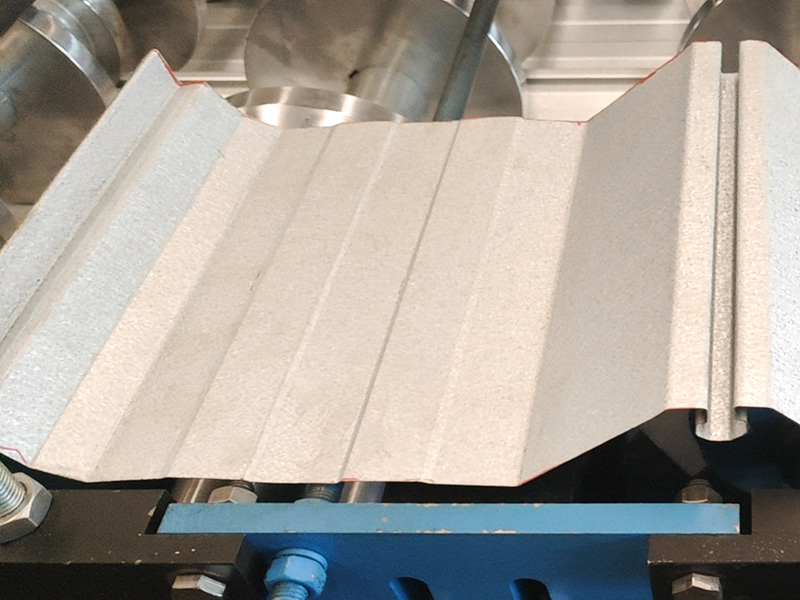

Pembentukan Gulungan Dingin Berkelanjutan: Bahan melewati beberapa set rol pembentuk yang disusun dengan cermat. Setiap rangkaian rol menerapkan gaya lentur tertentu pada material, secara bertahap membentuknya menjadi profil ubin akhir. Ini adalah komponen inti dari peralatan.
Pemotongan/Ukuran: Bahan ubin yang dibentuk terus menerus dipotong secara tepat sesuai panjang yang diinginkan. Gunting hidrolik atau gunting servo biasanya digunakan.
Penumpukan/Pengumpulan: Ubin PV yang sudah jadi secara otomatis ditumpuk dengan rapi untuk pengemasan dan pengiriman.
| Parameter Teknis | ||
| Barang | Parameter | Catatan |
| Basis Mesin | Baja I-Beam Standar Nasional No.36 | Struktur Pengelasan Keseluruhan |
| Bahan Rol | Baja 45# Berkualitas Tinggi | Permesinan Halus, Dipadamkan |
| Poros Utama | φ75,45# Baja | Permesinan Halus, Dipadamkan |
| Membentuk Grup | 20 | |
| Tenaga Motorik Utama | 11KW | |
| Metode Berkendara | Penggerak Rantai | |
| Mode Pemutusan | Pemutusan Hidraulik | Tenaga Motor Stasiun Hidrolik Adalah 4 KW |
| Potong Pisau | Cr12MoV | Padam, HRC58-62 |
| Membuka gulungan | Muat 5 Ton, Dengan Platform Pemuatan | Tenaga Motor Stasiun Hidrolik Adalah 2,2 KW |
| Sistem Pengendalian | PLC Siemens/Schneider | |
| Sistem Hidraulik | Merek BeiJin Huade | |
| Total Panjang Lini Produksi | Sekitar 20 Meter | |
| Berat Peralatan | Sekitar 11 Ton | |
| Ketebalan Bahan Baku | 0,4-0,8 mm | Kumparan Galvanis Q235 |
| Kecepatan Produksi | 15m-18/menit | |
