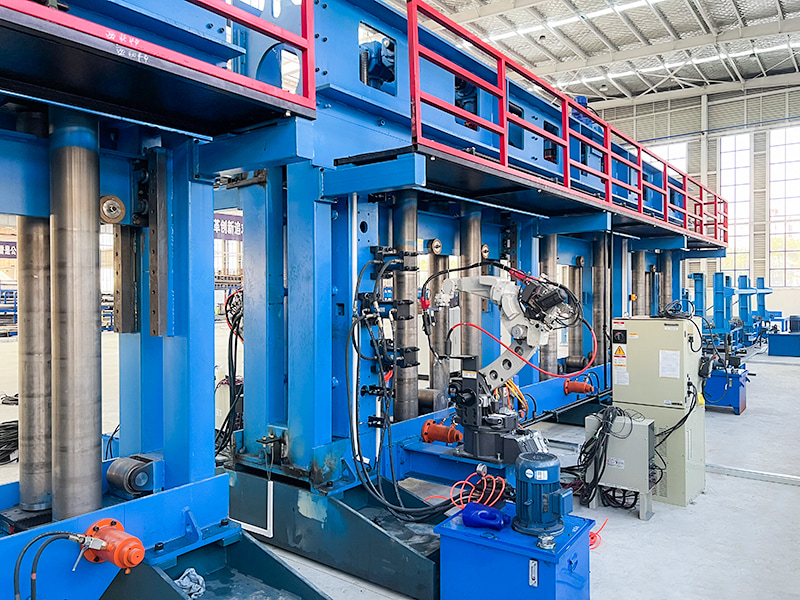

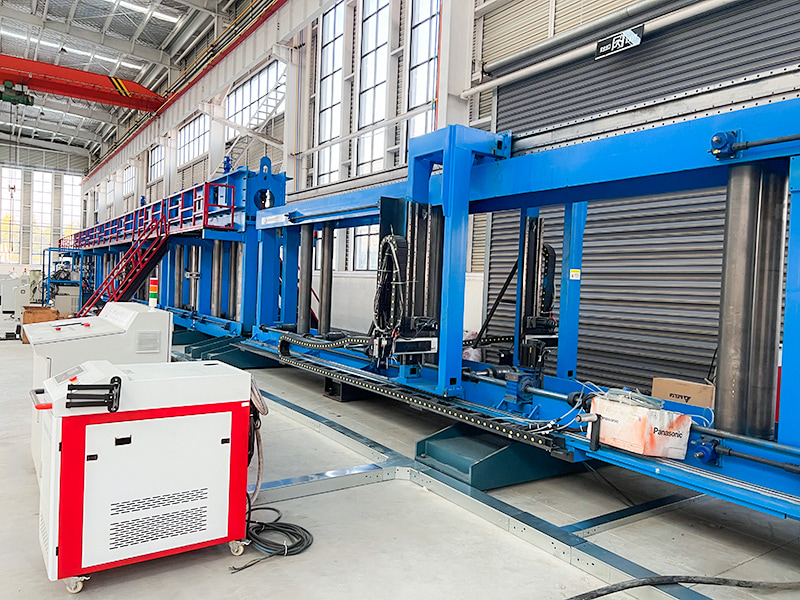

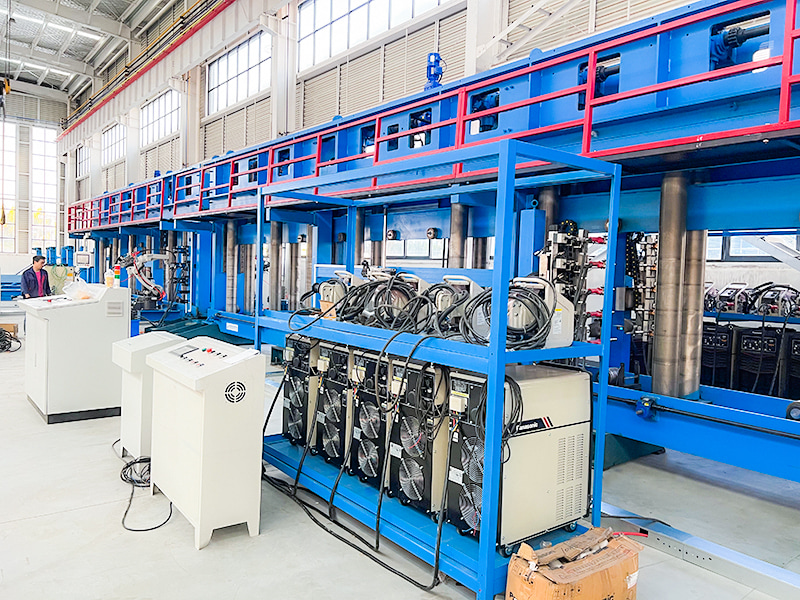

Lini Produksi Dinding Geser Tahan Gempa

Fungsi Inti dan Fitur Teknis:

1) Pembentukan Bagian Komposit Terintegrasi

Panel Dinding Utama: Pelat baja berkekuatan tinggi (Q550GJ/Q690) dengan ketebalan 2,0-8,0 mm dan kuat tarik ≥650 MPa.

Pengaku Vertikal: Dibengkokkan dingin menjadi rusuk berbentuk T atau U (tinggi 80-200 mm) untuk meningkatkan ketahanan tekuk dinding.

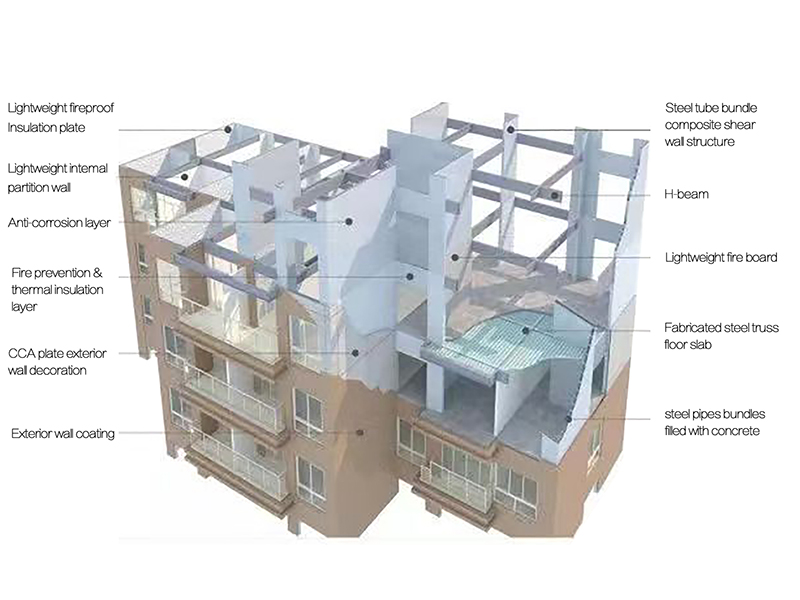

Strip Geser Horisontal: Gelombang melintang berbentuk gulungan (panjang 150-300 mm) untuk meningkatkan disipasi energi. https://example.com/spsw-profile.png (Diagram skema: Struktur komposit dinding geser pelat baja)

2) Desain kinerja seismik yang dioptimalkan

Garis lentur "balok lemah, dinding kuat" yang telah ditetapkan sebelumnya pada roller memandu pelepasan energi seismik terarah (memenuhi persyaratan ketahanan gempa berkekuatan 8).

Penyesuaian jarak pengaku yang cerdas (300-600mm) mencegah ketidakstabilan dinding di luar bidang.

3) Produksi digital yang efisien

Drive data BIM langsung: Menganalisis data model bangunan secara langsung dan secara otomatis menyesuaikan dimensi profil (beradaptasi dengan ketinggian lantai yang bervariasi).

Pemosisian visi mesin pengukuran ketebalan laser online memastikan akurasi posisi kelompok lubang ±0,3 mm (memenuhi persyaratan untuk sambungan baut berkekuatan tinggi).

Komponen sistem peralatan inti:

Decoiler tugas berat: Bantalan ekspansi hidraulik dapat membawa 20-30 ton kumparan baja (lebar 1,0-1,5m), dengan kontrol tegangan servo untuk mencegah deformasi.

Mesin perata tekanan tinggi sembilan rol: Menghilangkan tekanan internal pada pelat setebal 12 mm, mencapai kelurusan ≤1 mm/㎡ (kalibrasi laser).

Unit Pelubang Presisi Tinggi: Mesin pelubang hidraulik seberat 2000 ton: Melubangi lubang baut dan lubang penetrasi pipa secara bersamaan, mendukung pelubangan pelat setebal 50mm.

Mesin Pembentuk Pengaku: 24-32 set rol karbida (kekerasan HRC62), pengepresan rusuk berbentuk T/U selangkah demi selangkah (toleransi kedalaman ±0,2 mm).

Mesin Kerut Strip Geser: Konversi frekuensi servo menghasilkan kerutan horizontal dengan panjang gelombang yang dapat disesuaikan (150/200/300mm) dan rasio kedalaman gelombang 1:8 hingga 1:10.

Pembengkokan Pengunci Perbatasan: Mesin pembengkok hidraulik sinkron empat silinder membentuk sambungan dinding (sudut tekuk 90° ±0,5°).

Pemotongan Plasma Panjang Tetap: Pemotongan plasma bawah air (ketebalan ≤ 12mm), sudut potong ≤ 3°, tidak ada deformasi termal.

Inspeksi Kualitas Pemindaian 3D: Pemindaian laser membandingkan model BIM untuk menghasilkan peta kontur deviasi skala penuh (akurasi 0,1 mm).

Sistem Kontrol Kembar Digital: Pemetaan status peralatan fisik secara real-time, memprediksi keausan gulungan, dan memberikan kompensasi secara otomatis.

Nilai Aplikasi Industri:

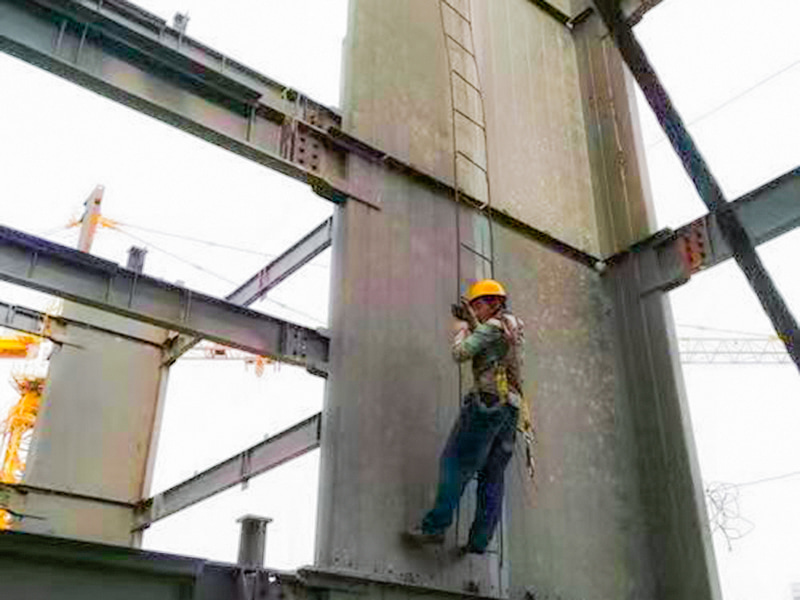

Bangunan bertingkat super tinggi: Berat berkurang 60%, meningkatkan kecepatan konstruksi inti sebanyak tiga kali lipat (kasus aplikasi Menara Shanghai).

Ketahanan Seismik Industri: Kekakuan lateral pembangkit listrik tenaga kimia dan nuklir meningkat sebesar 200%, memenuhi kondisi gempa SL-2.

Transformasi Hijau: Pengurangan karbon sebesar 1,2 ton per meter persegi, menghasilkan poin sertifikasi LEED.
