Uncoiler Hidraulik Kumparan Baja adalah peralatan penting yang digunakan dalam lini pemrosesan lembaran logam (seperti garis pembentuk gulungan, garis penggorengan, garis potong memanjang, dan garis stempel) untuk menopang, melepaskan, dan mengontrol kumparan logam (baja, aluminium, tembaga, dll.). Fitur intinya adalah penggunaan sistem hidrolik sebagai tenaga utama dan metode kontrol.
Jiangyin Hailong Machinery Factory adalah Uncoiler Hidraulik Kumparan Baja Pemasok di China. Dengan lebih dari 1200 hubungan pelanggan, kami melayani berbagai industri dengan peralatan roll forming khusus, menyediakan Uncoiler Hidraulik Kumparan Baja dijual.
Komponen Utama:
Bingkai/Dasar: Mendukung seluruh unit.

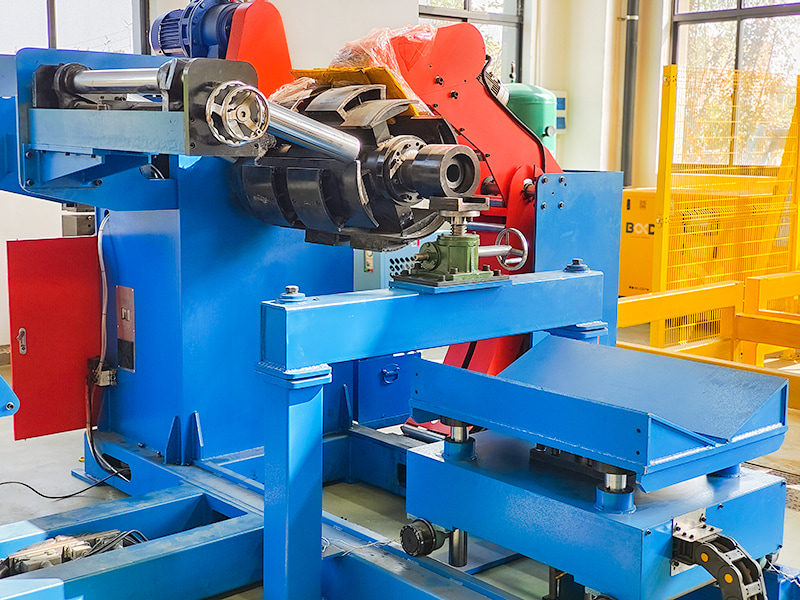

Reel Ekspansi dan Kontraksi Hidraulik: Komponen inti, berisi silinder hidrolik dan mekanisme ekspansi dan kontraksi (pelat sektor, selongsong piramida, dll.).
Spindel dan Bantalan: Mendukung putaran kumparan.

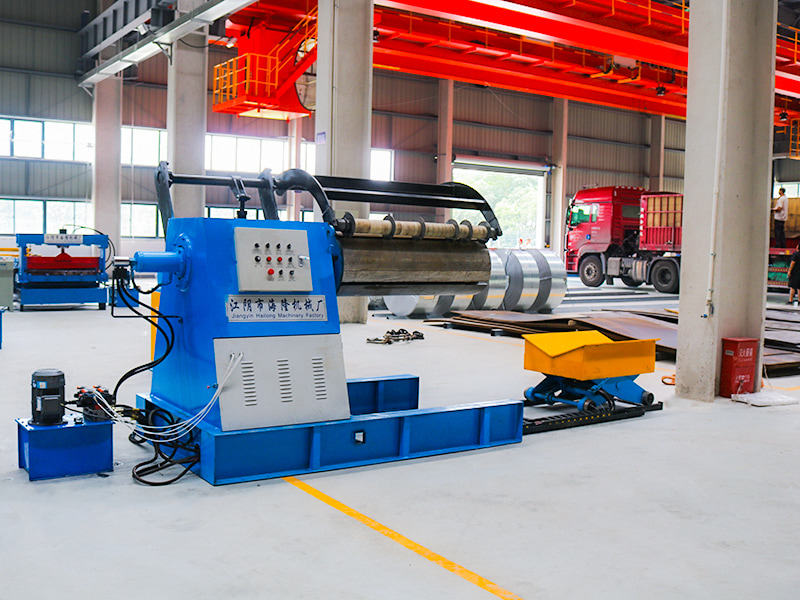

Lengan Penekan (Pressing Roller): Digerakkan oleh silinder hidrolik, lengan penekan menekan cincin luar kumparan.

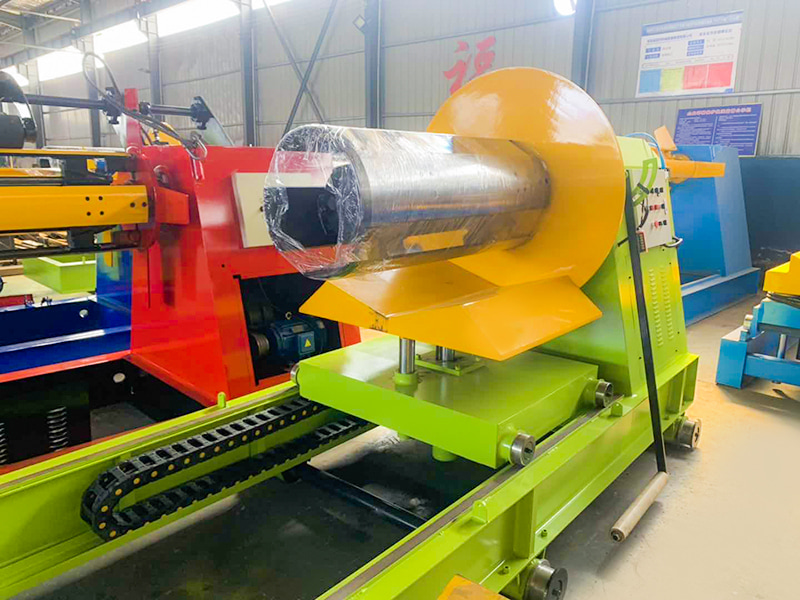

Carrying Arm/Carrying Carriage: Memberikan dukungan tambahan untuk koil.
Sistem Pengereman: Biasanya, rem cakram hidrolik atau motor hidrolik menghasilkan tegangan pelepasan.
Sistem Penggerak: Spindel dapat digerakkan oleh motor dan peredam, atau oleh motor hidrolik.
Stasiun Hidraulik: Termasuk pompa hidrolik, motor, tangki oli, blok katup kontrol (katup arah, katup proporsional/katup servo, katup tekanan, katup aliran, dll.), pendingin, filter, dll.
Sistem Kontrol Kelistrikan: PLC, layar sentuh (HMI), sensor (saklar jarak, encoder, dll.), dll., digunakan untuk menerima perintah, memantau status, dan secara tepat mengontrol pengoperasian sistem hidrolik.
Perangkat Bantu: Seperti Coil Centering Device (CPC) dan pemandu tepi.
Ikhtisar Alur Kerja:

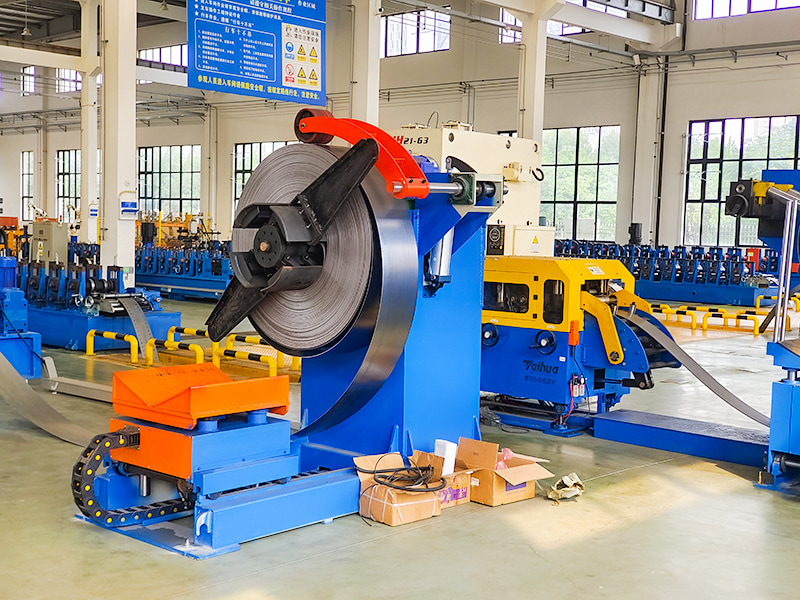

Pemuatan Koil: Derek atau troli mengangkat koil ke lengan/troli pendukung uncoiler. Lengan penopang diangkat atau troli digerakkan untuk menyelaraskan kumparan secara kasar dengan bagian tengah gulungan.
Penyisipan dan Pengencangan Reel: Reel (dalam keadaan diameternya diperkecil) dimasukkan ke dalam lubang bagian dalam koil. Sistem hidrolik menggerakkan gulungan untuk mengembang, dengan kuat menopang dinding bagian dalam gulungan.
Retraksi Lengan Reel/Troli: Perangkat pendukung diturunkan atau dipindahkan.
Lengan Penekan Ke Bawah: Silinder hidrolik menggerakkan lengan penekan (rol penekan) ke bawah, menekan lapisan terluar kumparan.
Pembentukan Threading dan Ketegangan: Operator atau sistem otomatis menarik kepala strip melalui peralatan berikutnya (seperti pelurus). Sistem pengereman diaktifkan untuk menghasilkan tegangan pelepasan yang diperlukan.
Operasi Uncoiling: Jalur produksi dimulai, dan spindel (digerakkan oleh motor listrik atau hidrolik) memutar gulungan dan kumparan untuk melepas gulungan. Lengan penekan secara bertahap naik seiring dengan mengecilnya diameter kumparan, sementara sistem pengereman terus menerus memberikan tegangan yang stabil.
Pengosongan: Ketika kumparan habis, lengan penekan terangkat, gulungan terkompresi secara hidraulik, dan lengan/troli penyangga kumparan bergerak ke posisi penyangga untuk melepaskan inti kumparan yang kosong, bersiap untuk siklus berikutnya.
| Ketik | MTC-700 | MTC-800 | MTC-1000 | MTC-1300 | MTC-1600 |
| Lebar Bahan (mm) | 700 | 800 | 1000 | 1300 | 1600 |
| Ketebalan Bahan (mm) | 3 | ||||
| Dia Batin. (mm) | φ450 ～ 530 | ||||
| Dia Luar. (mm) | φ1200 | φ1200 | φ1200 | φ1200 | φ1200 |
| Berat (Kg) | 2500 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 |
| Kecepatan (m/mnt) | 15 | ||||
| Memperluas | Ekspansi hidrolik | ||||
| Berat Mesin (Kg) | 2000 | 2100 | 2300 | 2500 | 3000 |
| Mesin Sie (mm) | 1,7×1,3×1,4 | 1,8×1,4×1,4 | 2.0×1.5×1.6 | 2,5×1,8×1,8 | 3.0×2.0×2.0 |
| Kekuatan | AC 3Ph 380V (dapat disesuaikan) | ||||
