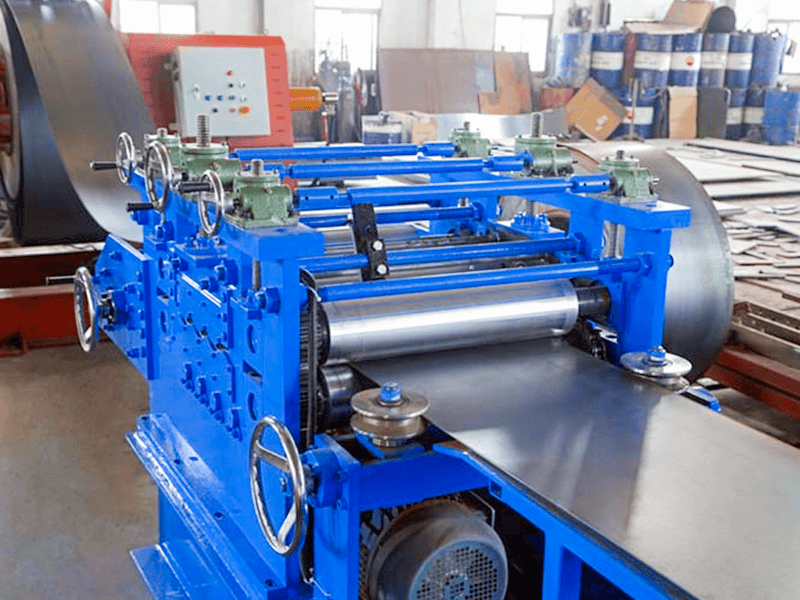

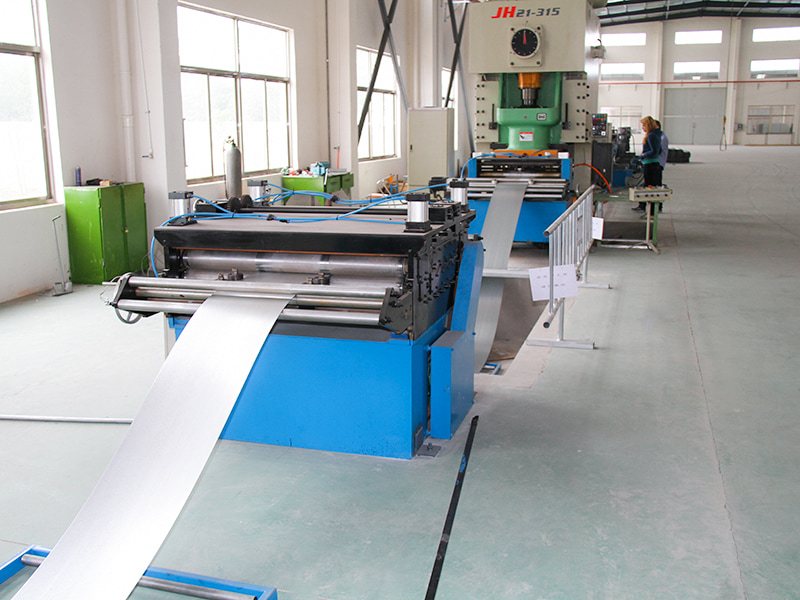

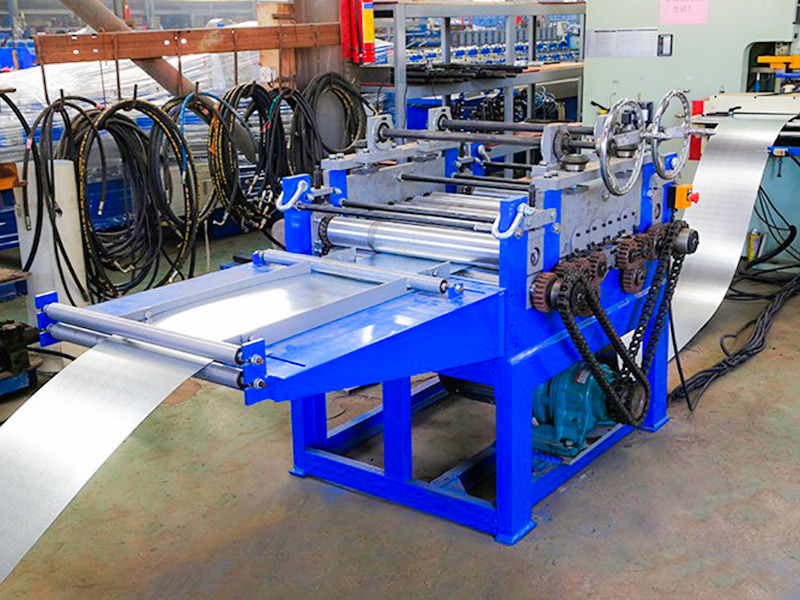

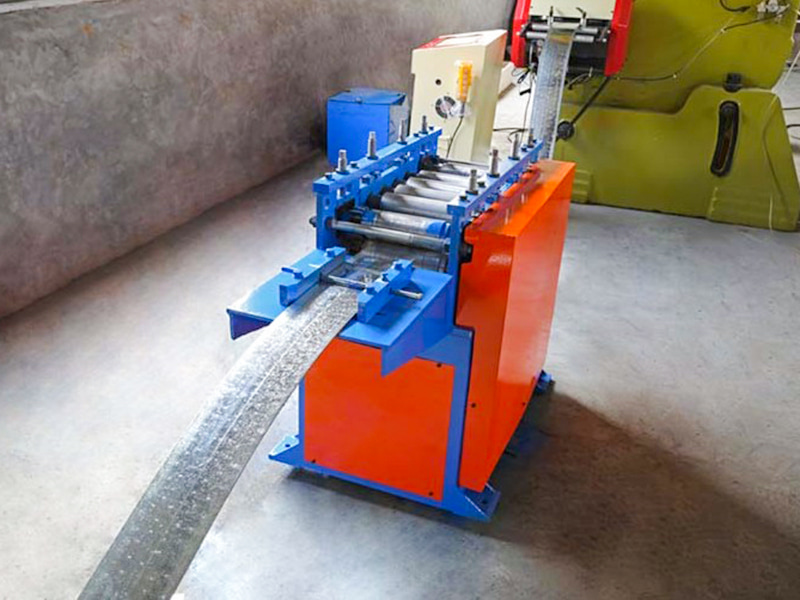

Mesin Perata Kumparan Baja (juga dikenal sebagai perata atau pelurus) dalam lini produksi cold roll forming adalah peralatan penting yang terletak setelah uncoiler dan sebelum mesin pembentuk. Ini adalah perangkat pra-pemrosesan yang penting untuk memastikan kualitas produk akhir. Tugas intinya adalah melewatkan strip (lembaran) logam yang masih memiliki tegangan sisa, tekukan, tepi bergelombang, dan cacat camber setelah dibuka gulungannya melalui celah gulungan multi-tahap yang dikontrol secara presisi, sehingga strip tersebut mengalami serangkaian deformasi tekukan terbalik yang menurun (perataan dan pelurusan). Hal ini secara efektif menghilangkan lengkungan asli, tepi bergelombang, dan tekanan internal pada kumparan, sehingga menghasilkan keadaan datar, lurus, dan bebas tegangan. Hal ini menghasilkan bahan mentah yang memenuhi syarat untuk pembentukan presisi berikutnya, pemotongan memanjang, atau pelubangan.
Jiangyin Hailong Machinery Factory adalah Mesin Leveling Kumparan Baja Pemasok di China. Dengan lebih dari 1200 hubungan pelanggan, kami melayani berbagai industri dengan peralatan roll forming khusus, menyediakan Mesin Leveling Kumparan Baja dijual.
Struktur Dasar:
Bingkai: Struktur rangka yang kokoh.
Set Rol Pelurus Atas/Bawah: Komponen inti. Biasanya, ini terdiri dari beberapa rol silinder yang disusun dalam pola terhuyung-huyung (umumnya terlihat dalam jumlah ganjil, seperti 9, 11, 13, 15, 17, atau 21).
Rol Atas: Biasanya dipasang pada palang melintang yang dapat disetel sepenuhnya, beberapa atau seluruhnya dapat disetel secara independen (menggunakan roda tangan atau motor).
Rol Bawah: Biasanya tetap, atau hanya dengan beberapa rol yang dapat disesuaikan. Rol penggerak (digerakkan oleh motor melalui peredam atau kotak roda gigi) biasanya terletak di baris bawah.
Penyesuaian Celah: Digerakkan secara manual, elektrik, atau hidrolik, mekanisme ini secara tepat menyesuaikan tekanan ke bawah dari roller atas relatif terhadap roller bawah (yaitu, tekanan pelurusan/tekanan pelurusan). Mesin berpresisi tinggi memungkinkan penyesuaian independen pada setiap roller atas.
Sistem Penggerak: Motor, peredam, kopling, dan kotak distribusi roda gigi memutar sebagian atau seluruh rol bawah, menarik strip ke depan. Sistem ini biasanya disinkronkan dengan kecepatan jalur produksi.
Perangkat Pemandu: Rol pemandu samping atau pelat pemandu biasanya dipasang di saluran masuk dan keluar untuk mencegah strip menyimpang.
Rol Cadangan (Opsional): Untuk mesin pelurus pelat lebar atau tebal, rol penopang dipasang di sisi belakang (tidak berfungsi) gulungan kerja untuk mencegah defleksi berlebihan.
Sistem Pelumasan: Melumasi bantalan rol.
Tutup Pelindung: Memberikan perlindungan keselamatan.
| Ketik | HCL-200 | HCL-300 | HCL-400 | HCL-500 | HCL-600 |
| Lebar (mm) | 200 | 300 | 400 | 500 | 600 |
| Ketebalan (mm) | 1.0 ～ 6.0 | ||||
| Peredam | 1:30 | ||||
| Tenaga Motor (HP) | 5 | 5 | 7 | 7 | 7 |
| Metode Penyesuaian | Perlengkapan cacing | ||||
| Penyesuaian Kecepatan | Pengaturan kecepatan frekuensi variabel | ||||
| Meratakan Diameter Gulungan. | ￠90×7 (Atas 4 Bawah 5) | ||||
| Kekuatan (V) | AC 3Ph 380V | ||||
| Ukuran Mesin (P×L×T) | 1450×680×1580 | 1450×780×1580 | 1450×880×1580 | 1450×980×1580 | 1450×1080×1580 |
| Berat Mesin (Kg) | 430 | 550 | 670 | 800 | 900 |
