Ikhtisar Mesin Roll Forming

Ikhtisar Mesin Pembentukan Gulungan (1)

Roll Forming

Membungkuk Sepanjang Rol

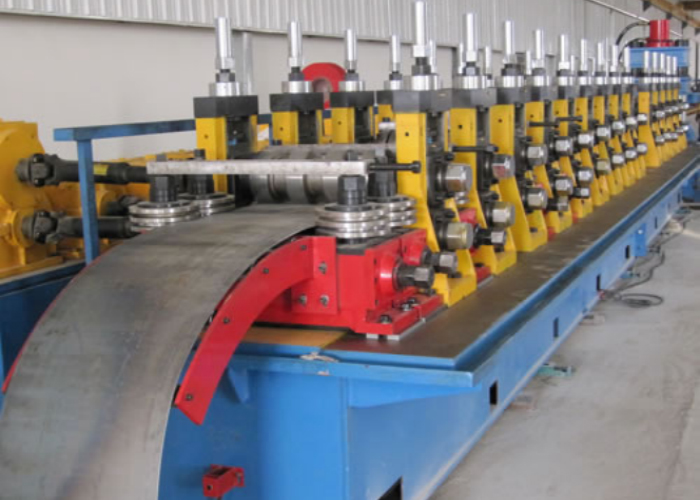

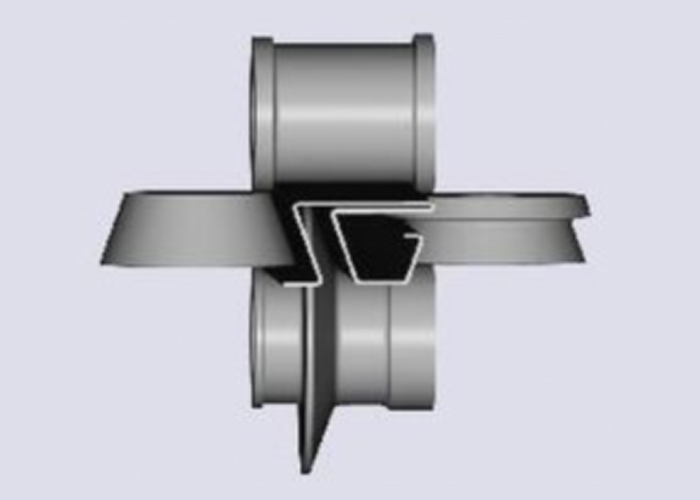

Roll forming, juga dikenal sebagai roll forming, adalah proses penggulungan yang secara terus menerus membengkokkan lembaran logam panjang (biasanya baja melingkar) menjadi luas penampang yang diinginkan. Strip tersebut melewati beberapa set roller yang dipasang pada dudukan kontinu, dengan masing-masing set hanya melakukan bagian tikungan bertahap hingga luas penampang (profil) yang diinginkan tercapai. Roll forming sangat ideal untuk memproduksi komponen yang panjang dan bervolume tinggi dengan bentuk profil yang konstan.

Ikhtisar

Pola

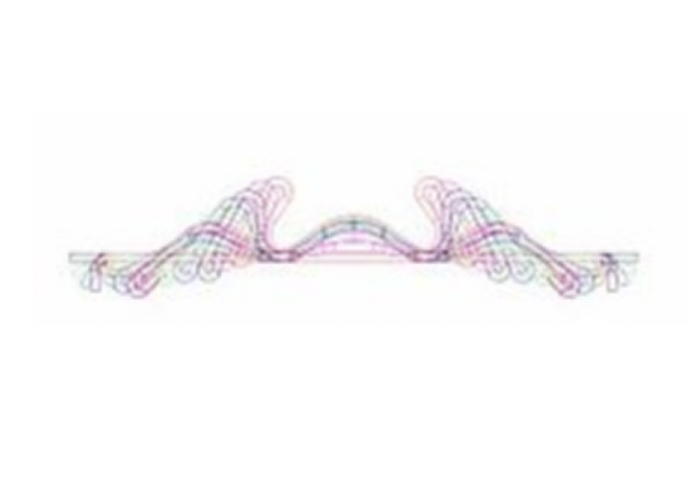

Profil dapat diproduksi dalam berbagai bentuk penampang, namun setiap bentuk memerlukan serangkaian cetakan gulungan yang dirancang dengan cermat. Desain gulungan diawali dengan pola, yaitu rangkaian profil penampang, satu profil per set roller. Profil gulungan kemudian diturunkan dari profil pola. Karena tingginya biaya set gulungan, simulasi komputer sering digunakan untuk mengembangkan atau memvalidasi desain gulungan dan mengoptimalkan proses pembentukan untuk meminimalkan jumlah dudukan gulungan dan tekanan material pada produk akhir.

Profil berbentuk gulungan mungkin menawarkan keunggulan dibandingkan profil ekstrusi dengan bentuk serupa. Bagian yang dibentuk gulungan bisa lebih ringan dan berdinding lebih tipis dibandingkan dengan yang dihasilkan dengan ekstrusi, dan lebih kuat karena pengerasan kerja dalam keadaan dingin. Bagian-bagiannya dapat dirawat atau dicat permukaannya. Selain itu, proses pembentukan gulungan lebih cepat dan hemat energi dibandingkan ekstrusi.

Mesin roll forming yang ada dapat menghasilkan profil dengan berbagai ukuran dan ketebalan material dengan menggunakan roller yang sama. Perubahan ukuran dicapai dengan menyesuaikan secara manual atau mengontrol komputer dengan memvariasikan jarak antar roller, sehingga memungkinkan pergantian yang cepat. Pabrik khusus ini umum digunakan dalam industri pembingkaian ukuran ringan, yang menggunakan tiang dan rel logam dengan profil dan ketebalan standar.

Misalnya, sebuah pabrik dapat memproduksi kancing logam dari lembaran baja galvanis dalam berbagai ukuran (misalnya, 20 hingga 12 ga) dengan berbagai ukuran jaring (misalnya, 3-5/8 inci hingga 14 inci), ukuran flensa (misalnya, 1-3/8 inci hingga 2-1/2 inci), dan ukuran bibir (misalnya, 3/8 inci hingga 5/8 inci).

Garis pembentuk gulungan dapat diatur dalam berbagai konfigurasi untuk melubangi dan memotong bagian dalam pengoperasian yang berkelanjutan. Untuk memotong bagian menjadi panjang, garis dapat dikonfigurasi untuk menggunakan cetakan pra-potong, dengan masing-masing blanko melewati mesin pembuat gulungan, atau cetakan pasca potong, dengan profil terpotong setelah proses pembentukan gulungan.

Fitur seperti lubang, takik, emboss, atau bentuk yang dicukur dapat ditambahkan dengan melubangi garis pembentuk gulungan. Fitur-fitur bagian ini dapat diterapkan dalam aplikasi pra-pelubangan (sebelum pembentukan gulungan dimulai), dalam aplikasi pelubangan garis tengah (di tengah-tengah garis/proses pembentukan gulungan), atau setelah pelubangan (setelah pembentukan gulungan selesai).

Beberapa garis pembentuk gulungan hanya menggabungkan salah satu dari aplikasi ini, melubangi atau memotong, sementara yang lain mengintegrasikan beberapa atau semua aplikasi ini ke dalam satu garis.
